適用PLC
Panasonic Fp0、Fp∑系列PLC。
特性
① 本接線板為終端輸出型插口板，對應各種終端輸出信號連接使用; ② 配有8組3P信號輸入口，可接入2線制或3線制信號; ③ 使用10P端子臺與控制器端連接,方便進行遠程使用; ④ 采用動作LED顯示，動作狀態一目了然; ⑤ 配合本公司本系列其他產品，完全實現高效率省配線的連接。
13625289878
產品規格參數
basic parameters
| 技術參數 | |
| 額定電壓 | 24VDC |
| 額定電流 | 1A |
| 適合電線 | 1.5mm²/AWG16 |
| 工作溫度 | -20℃~+55℃ |
| 儲存溫度 | -40℃~+70℃ |
| 訂貨信息 | |||
| 描述 |
尺寸 |
標準包裝 | |
| S080/C |
配螺釘式插拔端子 |
57×57×38mm |
1 |
| S080-S |
配彈簧式插拔端子 |
57×57×47mm |
1 |
| S080-P/C |
配螺釘式插拔端子 |
57×57×38mm |
1 |
|
S080-P/S |
配彈簧式插拔端子 |
57×57×47mm |
1 |

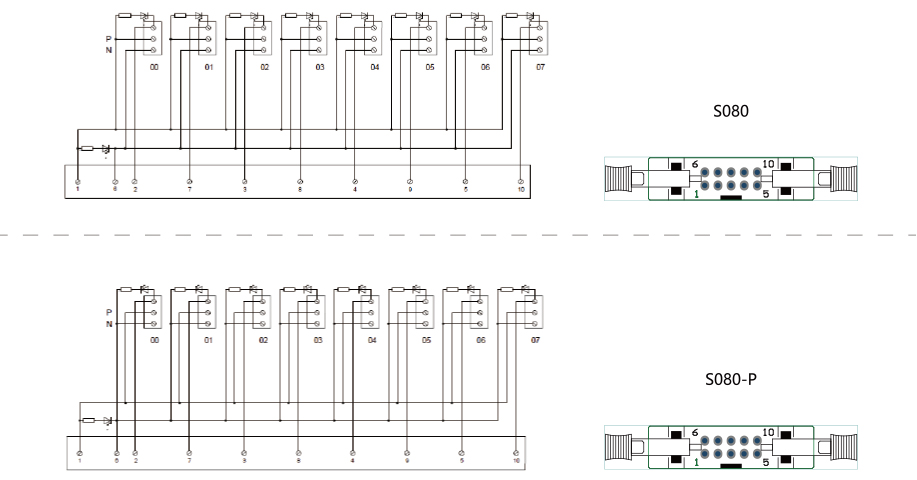

接線示意圖
wiring diagram
