適用系統：

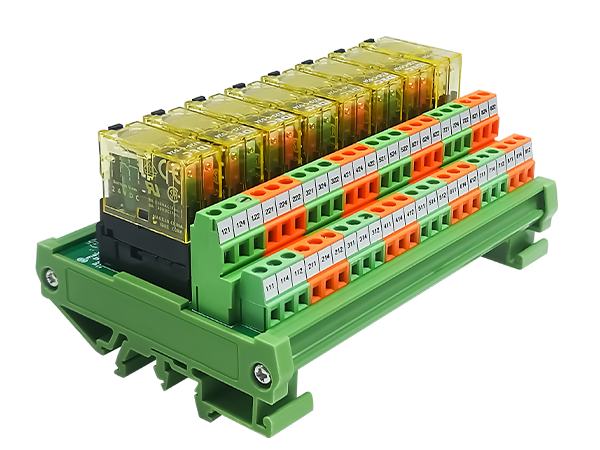

標椎繼電器端子板適用于任何型號的系統及PLC
特性
① 1,2,3,4,5,6,8,10,12,16通道繼電器隔離2CO輸出
② 支持TS35導軌安裝
③ 非常緊湊
④ PNP/NPN通用
13625289878
產品規格參數
basic parameters
|
輸出參數 |
|
|
邏輯側工作電壓 |
220VAC |
|
邏輯側工作電流 |
1A |
|
邏輯側供電指示 |
3mm綠色LED |
|
邏輯側接線 |
PCB彈片端子/PCB螺釘端子 |
|
現場側電壓 |
24V~230V |
|
現場側電流(Max) |
8A |
|
現場側接線 |
PCB彈片端子/PCB螺釘端子 |
|
功耗 |
24W |
|
邏輯側與現場側隔離電壓 |
2KV eff |
|
工作溫度 |
-20℃~+55℃ |
|
儲存溫度 |
-40℃~+70℃ |
|
繼電器參數 |
||
|
輸入 |
額定電壓 |
220VAC |
|
動作/釋放電壓 |
172.5/34.5V |
|
|
功率 |
0.75VA |
|
|
額定線圈電流 |
3.2mA |
|
|
線圈電阻 |
32500Ω±15% |
|
|
輸出 |
最大切換電壓 |
250VAC |
|
持續電流 |
8A |
|
|
觸點材料 |
AgNi 90/1o |
|
|
機械壽命（動作次數) |
|
|
|
相應時間/釋放時間 |
7ms/3ms |
|
|
訂貨信息 |
||
|
訂貨型號 |
尺寸 |
標準包裝 |
|
SMD-01DO 2CO DRY SC AC220V |
17X86X62mm |
1 |
|
SMD-02DO 2CO DRY SC AC220V |
37X86X62mm |
1 |
|
SMD-03DO 2CO DRY SC AC220V |
52X86X62rnm |
1 |
|
SMD-04DO 2CO DRY SC AC220V |
67X86X62mm |
1 |
|
SMD-05DO 2CO DRY SC AC220V |
81X86X62mm |
1 |
|
SMD-06DO 2CO DRY SC AC220V |
97X86X62mm |
1 |
|
SMD-08DO 2CO DRY SC AC220V |
127X86X62mm |
1 |
|
SMD-10DO 2CO DRY SC AC220V |
157X86X62mm |
1 |
|
SMD-12DO 2CO DRY SC AC220V |
187X86X62mm |
1 |
|
SMD-16DO 2CO DRY SC AC220V |
247X86X62mm |
1 |
接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
