適用PLC

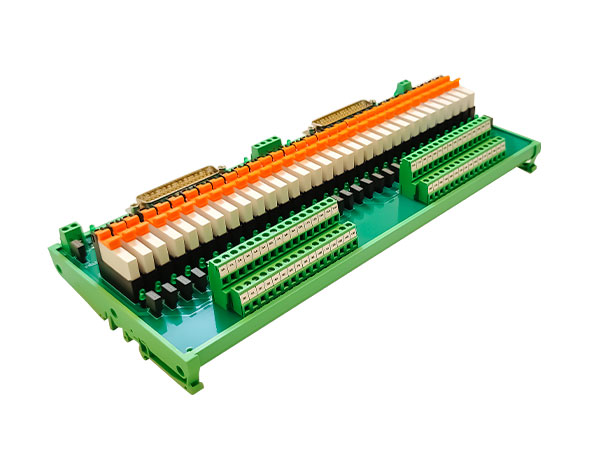

數字量繼電器輸入端子板適用于西門子6ES7650-8DK80-0AA0隔離輸入
特性
① 32通道繼電器隔離輸入 ② 支持TS35導軌安裝 ③ 支持冗余電源輸入
④ 現場干節點輸入 ⑤ 支持冗余模式輸入 ⑥ 超薄繼電器，尺寸緊湊
13625289878
產品規格參數
basic parameters
|
技術參數 |
|
|
邏輯側工作電壓 |
24VDC |
|
邏輯側工作電流 |
1A |
|
邏輯側供電指示 |
3mm綠色LED |
|
邏輯側接線 |
D-SUB連接 |
|
現場側電壓 |
24VDC |
|
現場側電流(Max) |
2A(BUS) |
|
現場側接線 |
PCB接線端子 |
|
現場每通道最大承載電流 |
250mA |
|
功耗 |
5W |
|
邏輯側與現場側工作電壓 |
2kV eff |
|
工作溫度 |
-20°C~+55℃ |
|
儲存溫度 |
-40°C~+70℃ |
|
繼電器參數 |
||
|
輸入 |
額定電壓 |
24VDC |
|
動作/釋放電壓 |
16.8/1.2V |
|
|
功率 |
170mW |
|
|
額定線圈電流 |
7mA |
|
|
線圈電阻 |
3388Ω±10% |
|
|
輸出 |
最大切換電壓 |
250VAC |
|
持續電流 |
6A |
|
|
觸點材料 |
AgNi 90/10 |
|
|
機械壽命(動作次數) |
AC線圈10×10^6 /DC線圈10^6 |
|
|
訂貨信息
|
||
|
訂貨型號 |
尺寸 | 包裝 |
|
SMD-32DI-R-S-Red |
294X125X76MM |
1 |
|
1A快斷微型方形保險絲 |
|
1 |
|
250mA快斷微型方形保險絲 |
|
1 |
| 2A慢斷玻璃管保險絲 |
|
1 |

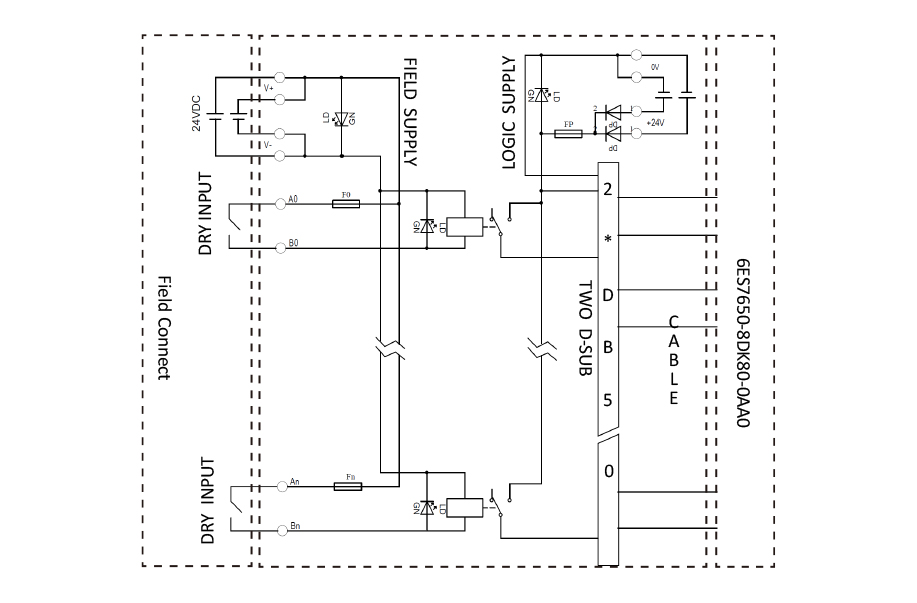

接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
