繼電器模塊的作用

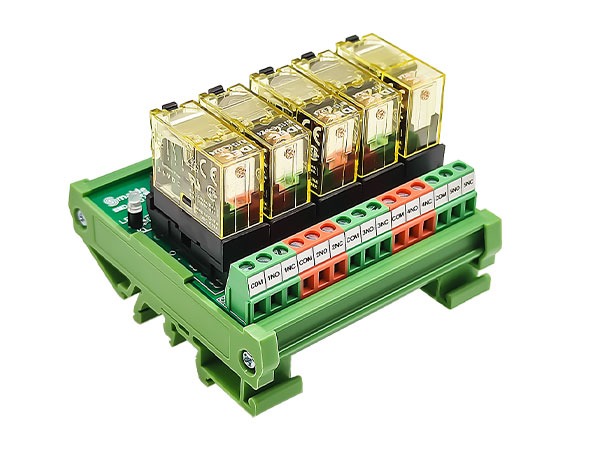

繼電器模塊是安裝在電路板上的兩個以上的電子繼電器，通過電路輸入輸出到端子。

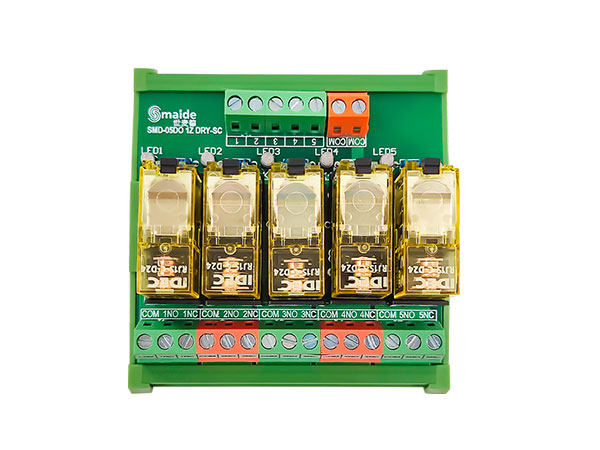

通常更換中間繼電器，繼電器模塊由繼電器、繼電器座椅、發光二極管、穩壓二極管、限流電組、壓敏電阻、輸入輸出端子組成，PCB板、導軌安裝座組成。
過去我們做自動電氣控制柜的時候，PLC控制負間繼電器將用于控制負載。
目前，工業自動化已向集成化方向發展，繼而繼電器模塊的發展，PLC繼電器模塊的線圈可以直接控制，繼電器模塊的角觸點可以再次控制負載。
優點是繼電器模塊體積小，只占小中間繼電器體積的1/2，觸點電流比小繼電器大，一般為10A，12A，16A，30A具有壓敏電阻，繼電器斷開時，產生的火花起到滅弧的作用，提高繼電器的使用壽命。

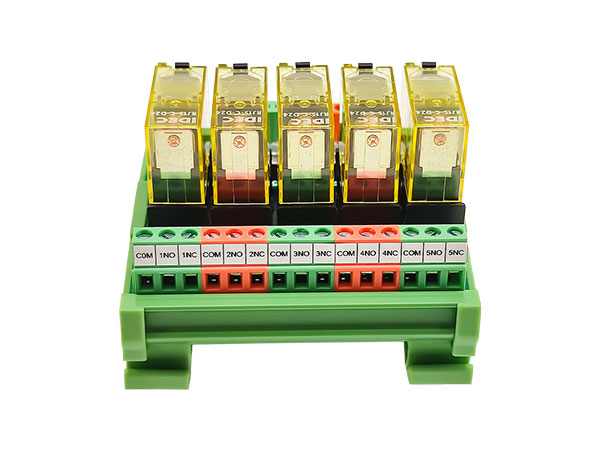

繼電器模塊上的繼電器損壞更換也很方便，因?yàn)?/span>像小型中間繼電器一樣，有底座，可以直接插拔更換，維護方便，繼電器模塊接線也很方便，輸入輸出和PLC同樣的方向是分開的，上面是輸入，下面是輸出，傳統的小型中間繼電器輸入輸出混合在一起，第一次連接研究一段時間。
繼電器模塊可完全取代小型中間繼電器，線圈電壓5V,24V,36V,48V,110V,220,230V等等，交流直流，還有無極繼電器模塊，輸入不分正負，相對自動化就是NPN/PNP通用。
